HK416
(HK416 D10RS, HK416 D14.5RS, HK416 D16.5RS, HK416 D20RS)
HK416 — модульна автоматична гвинтівка Heckler & Koch під набій 5,56×45 мм і сімейство карабінних та гвинтівкових конфігурацій. Її конструкція поєднує компактну компоновку з поршневою газовідвідною системою, яка спрямовує більшу частину порохових газів і забруднення до дульної частини, не допускаючи їхнього надходження в механізми через газовідвідний канал.
Вільно вивішений ствол холодного кування, закритий затвор з обертовою личинкою та кількома бойовими упорами визначають базову схему HK416. Знімна чотиристороння рейкова система MIL-STD-1913 зберігає пристрілювання після повторного встановлення; конструкцію доповнюють шестипозиційний приклад, магазини на 20 або 30 набоїв і дульний компенсатор зі стандартною американською різьбою.
HK416 була розроблена Heckler & Koch як розвиток платформи M16/M4. Вона зберегла звичну для цієї родини компоновку, ергономіку та загальну архітектуру органів керування, але замінила пряме відведення порохових газів короткохідною поршневою газовою системою, спорідненою з технічними рішеннями G36. У результаті HK416 поєднала знайому концепцію карабіна AR-15/M4 з окремим приводом затворної групи та виведенням більшої частини порохових газів уперед. При цьому внутрішні компоненти HK416 не є універсально взаємозамінними з деталями стандартних M16/M4.
Виробник розвинув HK416 у сімейство конфігурацій зі спільною газовою системою та різною довжиною ствола. Такий підхід охоплює компактний карабінний формат і довшу гвинтівкову конфігурацію без зміни базової схеми роботи автоматики.
HK416 D10RS — конфігурація зі стволом 10,4 дюйма.HK416 D14.5RS — конфігурація зі стволом 14,5 дюйма.
HK416 D16.5RS — конфігурація зі стволом 16,5 дюйма.
HK416 D20RS — конфігурація зі стволом 20 дюймів.

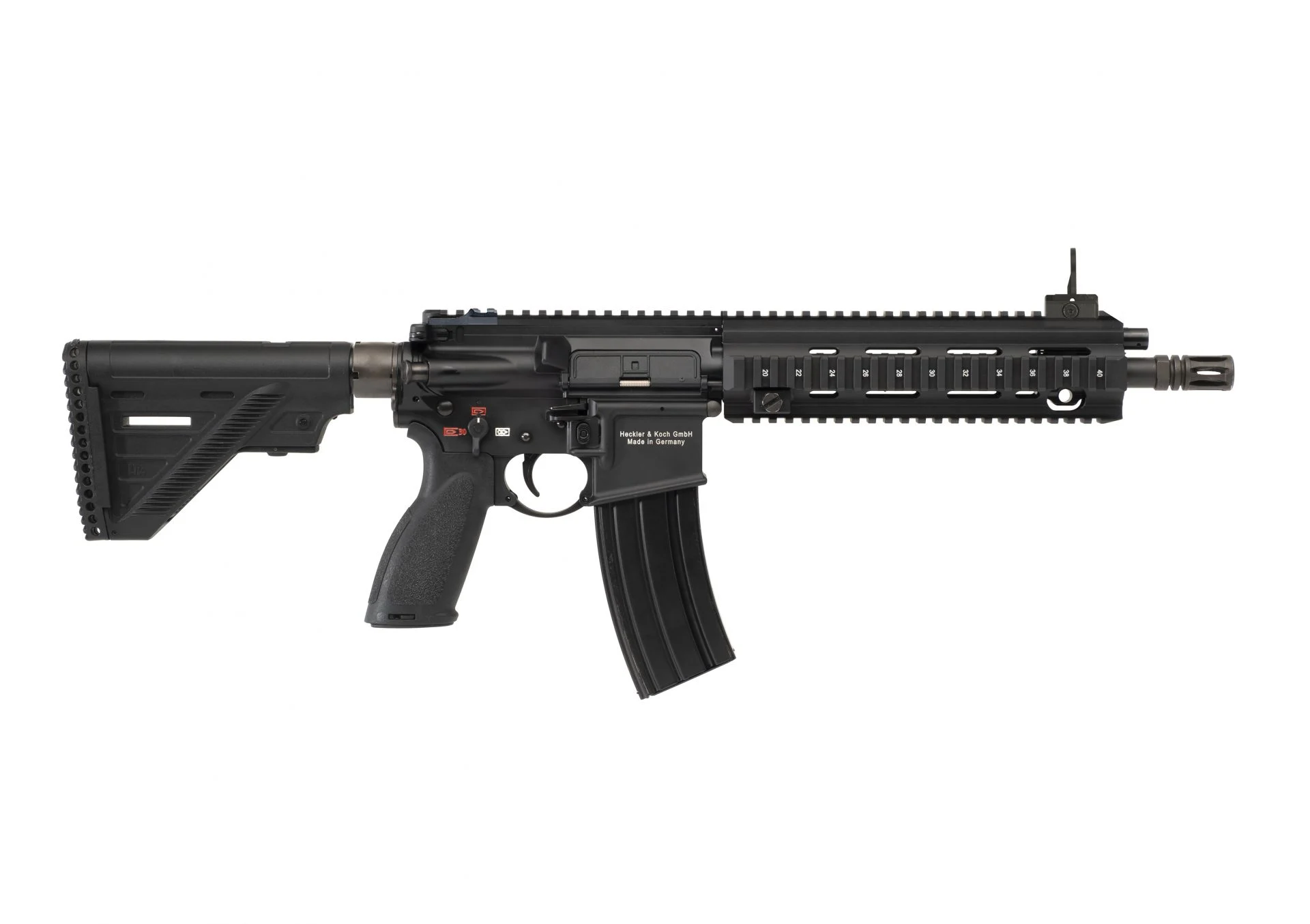

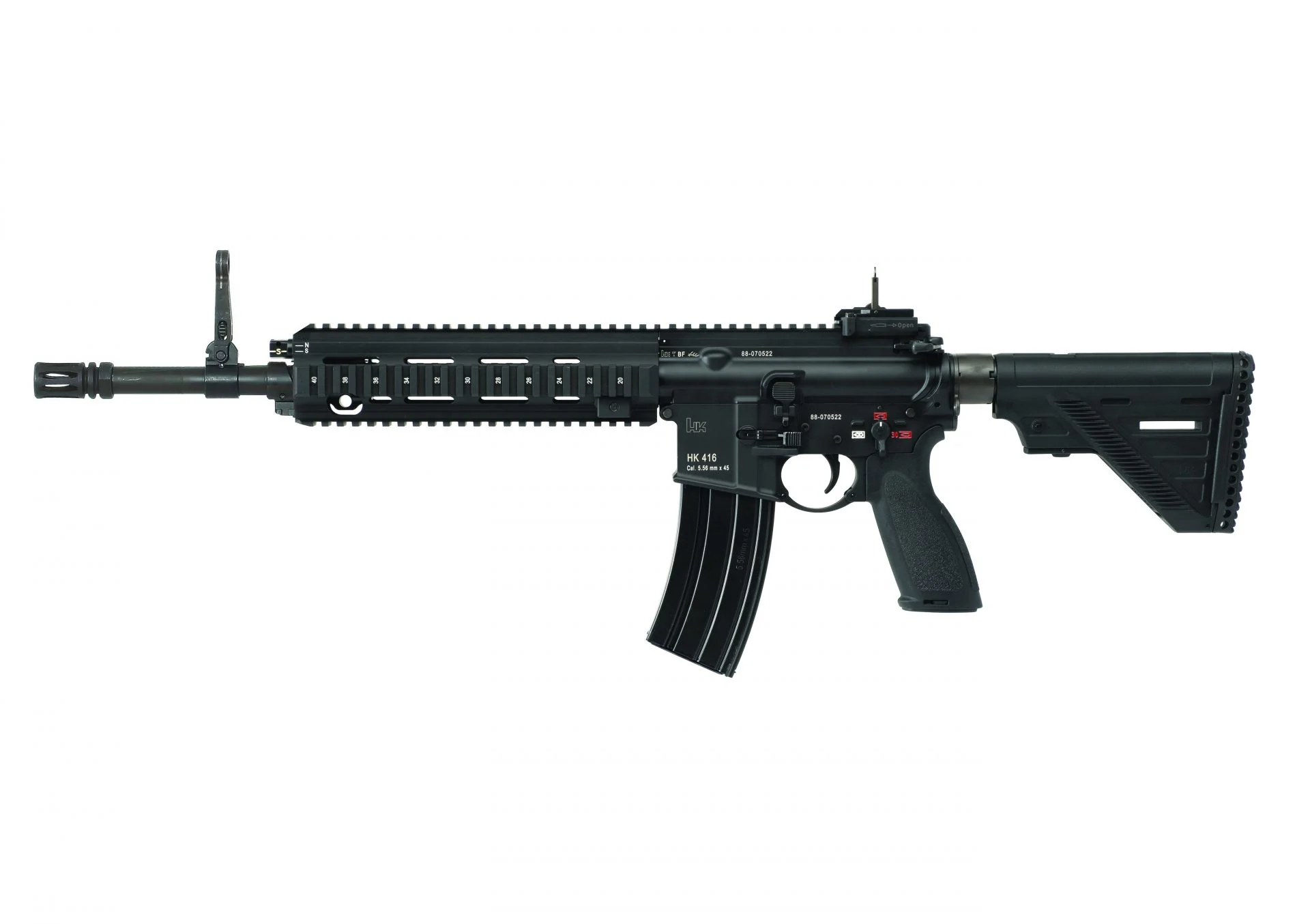

HK416A5 — модернізований варіант з амбідекстрійними органами керування та вдосконаленою адаптацією газової системи.
HK416A8 / G95A1 / G95KA1 — пізніша німецька гілка розвитку, прийнята Бундесвером як наступник G36.
HK416F — французький військовий варіант сімейства HK416.
HK416N / HK416K — норвезькі військові варіанти HK416.
M27 IAR — похідний варіант HK416 для Корпусу морської піхоти США.
Механічний приціл HK416 ранніх зразків, спосіб з офіційної інструкції
Діоптричний приціл
Діоптричні приціли HK416 калібровані під набої типу US M855 або NATO SS109. Результати можуть відрізнятися під час використання інших типів набоїв.
Барабан цілика має діоптри з позначками «1», «2», «3» і «4». Гвинтівку пристрілюють на відстані 100 м із використанням діоптра «1». Верх мушки має бути розташований по центру діоптра.
Діоптр «2» використовують на 200 м, «3» — на 300 м, а «4» — на 400 м. Після пристрілки на 100 м через діоптр «1» гвинтівка також пристріляна для всіх інших відстаней.
Під позначкою «2» є одна крапка для HK416 зі стволом 10,4 дюйма та дві крапки для HK416 зі стволом 14,5 або 16,5 дюйма.
Інструмент регулювання прицілу HK416
Штатний інструмент регулювання діоптричного прицілу HK416 складається з двох частин: короткої хрестоподібної викрутки Phillips та підпружиненого фіксатора.
Для встановлення комплекту діоптричного прицілу також може використовуватися хрестоподібна викрутка Phillips №2 або штатний інструмент HK.
Регулювання по висоті

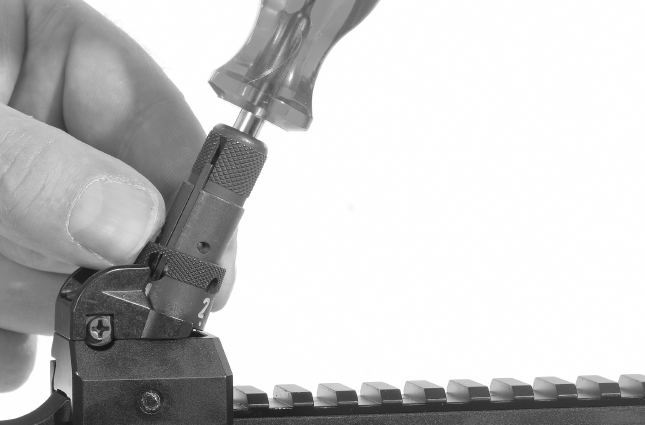

Пристрілку виконують регулюванням цілика по висоті або горизонту. Для регулювання по висоті вставте інструмент у циліндр цілика так, щоб виступи інструмента увійшли у два пази циліндра із фіксувальними елементами.
Натисніть вниз на хрестоподібну викрутку в інструменті та утримуйте її. Поверніть циліндр цілика вручну в потрібному напрямку. Після корекції заберіть викрутку та інструмент, щоб фіксувальні елементи знову увійшли в пази. Потім знову встановіть потрібну апертуру.
Чверть оберту барабана цілика зміщує точку влучання приблизно на 3,8 см на відстані 100 м.
Регулювання по горизонту

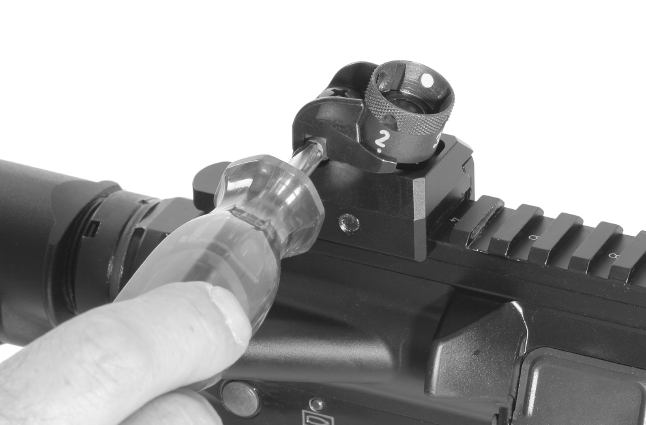

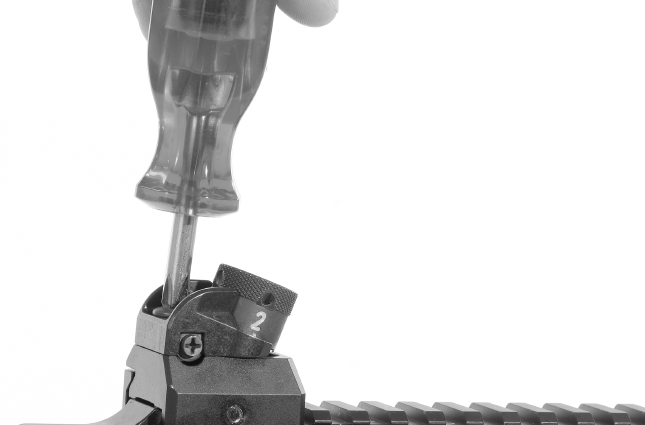

Якщо точка влучання ліворуч від потрібного місця, послабте затискний гвинт зверху основи прицілу. Поверніть регулювальний гвинт із правого боку проти годинникової стрілки відповідно до потрібної поправки, потім знову затягніть затискний гвинт. Це змістить точку влучання праворуч.
Якщо точка влучання праворуч від потрібного місця, послабте затискний гвинт. Поверніть регулювальний гвинт за годинниковою стрілкою до внесення потрібної поправки, потім знову затягніть затискний гвинт. Це змістить точку влучання ліворуч.
Один оберт гвинта бокової поправки зміщує точку влучання приблизно на 15,2 см на відстані 100 м.
