M240 (FN MAG) Середній кулемет

(M240B, M240L, M240N, FN MAG 58)

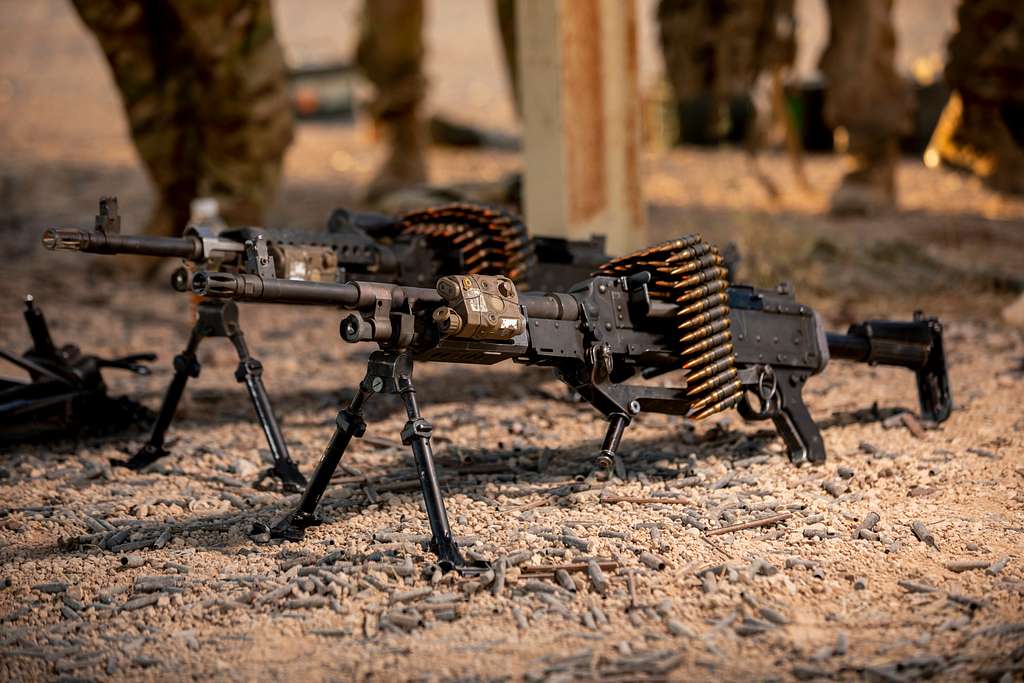

M240  (FN MAG) — єдиний кулемет калібру 7.62x51 мм НАТО, що перебуває на озброєнні армії США, країн Альянсу та десятків інших держав. Система створювалася для заповнення тактичної ніші потужної вогневої підтримки відділень та взводів, забезпечуючи високу щільність та дальність придушення оборонних рубежів супротивника. Завдяки надійності автоматики та стабільності балістичних показників на великих дистанціях, цей зразок повністю замінив морально застарілі платформи та став основним інструментом вогневого домінування на рівні тактичних підрозділів.

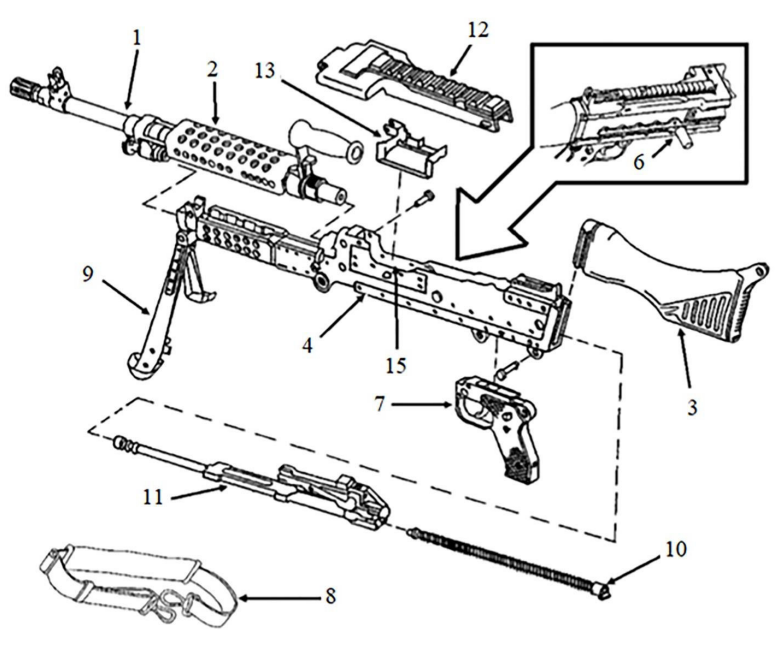

Механіка платформи базується на перевіреній часом системі газовідвідної автоматики з довгим ходом поршня. Стрільба ведеться з відкритого затвора, що гарантує ефективне охолодження ствола і патронника та унеможливлює самозаймання порохового заряду в патроннику під час інтенсивного вогню. Стрічкової подача набоїв з розсипної ланкової стрічки. Швидкозмінний хромований ствол, складані сошки. Інтеграція рейкових інтерфейсів дозволяє монтувати оптичні та тепловізійні прицільні комплекси.

Зброю розробив бельгійський конструктор Ернест Верв'є на фабриці Fabrique Nationale наприкінці 1950-х років. Базова конструкція виявилася настільки життєздатною, що згодом була ліцензована багатьма країнами, зокрема США, де після серії суворих випробувань її адаптували під національні стандарти.

M240B — стандартна піхотна модифікація для сухопутних військ, оснащена інтегрованою рейкою Пікатінні, теплозахисним кожухом ствола та гідравлічним буфером віддачі.
M240G — полегшена версія для Корпусу морської піхоти США, позбавлена переднього накладного щитка, але сумісна зі стандартними станками.
M240C — правостороння версія з дистанційним електроспуском, призначена для встановлення як спарене озброєння на бронетехніку. M240L — модернізований авіадесантний варіант зі зменшеною вагою завдяки використанню титанового ресивера та короткого ствола.



Принцип дії автоматикиВідведення порохових газів
Крок нарізів1:12 дюймів
Режими вогнюавтоматичний
Максимальна ефективна відстань (точкова ціль)800 м
Максимальна ефективна відстань (групова ціль)1800 м
Максимальна відстань польоту кулі3725 м
Вага без магазина та ременя12.29 кг
Початкова швидкість кулі838 м/с
Скорострільність550–950 постр/хв
Максимальна ефективна швидкість стрільби (автомат)200 постр/хв
Максимальна ефективна швидкість стрільби (тривала)100 постр/хв

Механічні прицільні пристрої

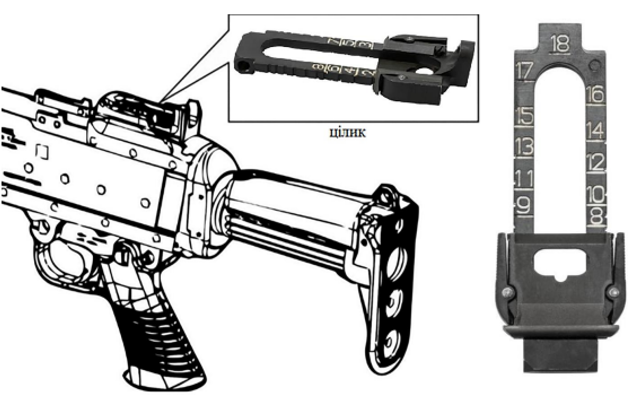

Цілик кріпиться на задній частині ствольної коробки, має позначки на кожні 100 метрів дальності від 200 до 800 метрів на верхній поверхні стулки, а на зворотному боці стулки від 800 до 1800 метрів:
- горизонтальне розміщення прицільної планки дає змогу вести вогонь
на відстань 200 м — 800 м;
- для ведення вогню на дистанції від 800 м – 1800 м прицільну планку потрібно перевести в вертикальне положення.

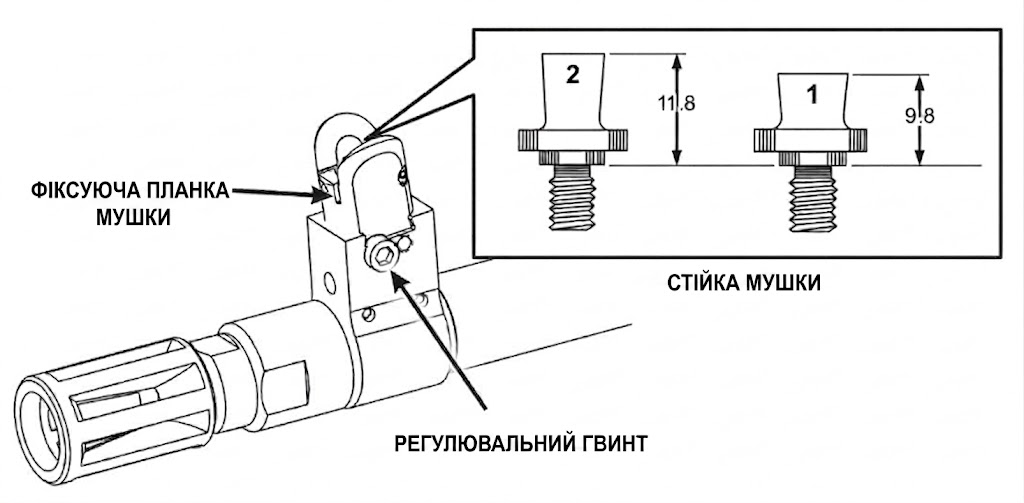

Мушка може регулюватися по висоті та горизонталі, що дозволяє провести пристрілку кожного ствола під кулемет. З кулеметом в наборі поставляється дві стійки мушки.

Максимальне відкручене положення будь-якої стійки мушки – це місце, де основа стійки знаходиться на одному рівні з поверхнею захисту мушки. Якщо центр групи пострілів все ще знаходиться над точкою прицілювання, а стійка № 1 відгвинчено до максимального положення, зніміть його та встановіть стійку № 2. Почніть зі стійки № 2 у положенні врівень, два повних оберти (за годинниковою стрілкою) мають приблизно збігатися з положенням стійки № 1

Для зміщення СТВ по горизонту необхідно спершу послабити гвинт з однієї сторони, потім, на стільки ж кліків, вкрутити гвинт з іншої сторони. Перевірити можна пересвідчившись, що основа мушки не має люфта відносно ствола.

Стандартний спосіб пристрілки (доповнений)

  • Проводиться з прицілом 5, на відстані 10м
  • На першому етапі – одиночними (досягається заряджаням по одному патрону відкриванням кришки і вкладенням в лоток подачі), в подальшому – короткими чергами.
  • На відстані 10м, одиночними: габарит купності = 2 см
  • На відстані 100м, одиночними:
    • Перевищення траєкторії над лінією прицілювання з прицілом 3 ≈ 15см
    • Габарит кучності 15 см, допустиме відхилення СТВ від КТ = 5см (за аналогією з ПКМ)
  • На відстані 100м, чергами (для 10 пострілів):
    • Габарит кучності 20см, в коло має уміститися не менше 7 влучань (за аналогією з ПКМ)
КОРИГУВАННЯ ПО ВЕРТИКАЛІ
На відстані 10 метрів півоберта мушки пересуває СТВ на 0,5 сантиметра. Один повний оберт мушки пересуває СТП на один сантиметр.

КОРИГУВАННЯ ПО ГОРИЗОНТУ
На відстані 10 метрів один повний оберт регулювальних гвинтів перемістить СТВ на 0,8 сантиметра. При повертанні регулювальних гвинтів, відбувається вісім клацань за один оберт. Кожен клік становить 1 міліметр або 0,1 сантиметра.

ЗС Канади - робота автоматики - FN MAG 58 (C6 GPMG)

Детальна й покрокова візуалізація роботи внутрішніх механізмів кулемета на кожному з 8 етапів циклу автоматики. Кожен етап циклу описаний текстом, англійською мовою.

Середній кулемет FN Mag 7.62 та робота з ним. Частина 1.

Огляд середнього кулемета FN Mag у калібрі 7,62 та приналежностей і засобів для його обслуговування. Як розрядити і перевірити, як замінити ствол, як приводити до нормального бою, як зарядити і підготувати, як розібрати, обслужити, як зібрати та перевірити. Як користуватись ЗІП FN Mag, M240B.
