Опис

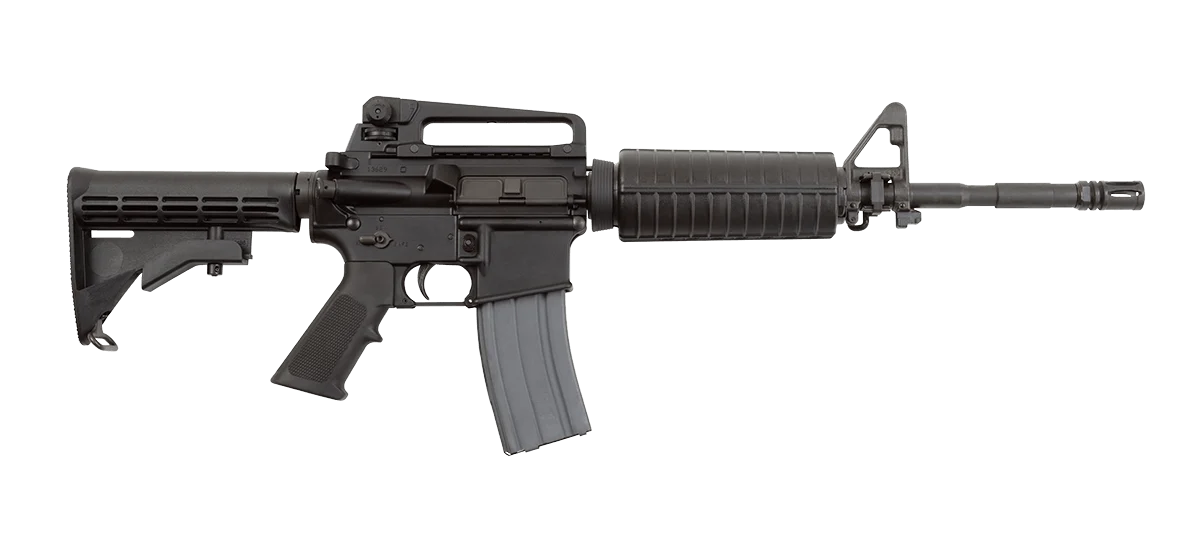

M4 Carbine

(M4, M4А1, M4А1 CQBR)

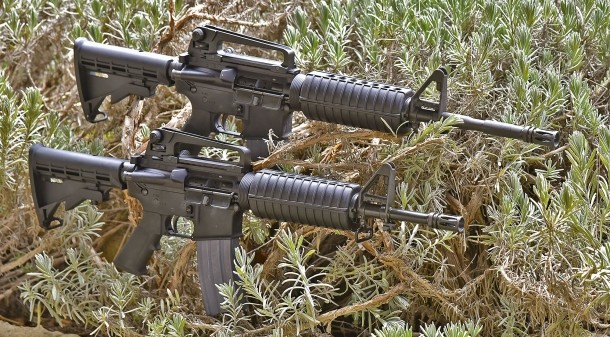

Карабін M4 — компактна стрілецька зброя калібру 5,56×45 мм на платформі AR-15. Прийнятий на озброєння США у 1994 році, а у повномасштабну фазу Війни за Незалежність України до СОУ надійшла і стала на озброєння значна кількість у різних модифікаціях. Забезпечує високу вогневу міць та надійність у ближньому бою. Розроблений для підвищення мобільності військ замість гвинтівок M16. Оптимізований для міських операцій та обмеженого простору.

Система автоматики: відвід газів прямої дії (DI - Direct Impingement) у затворну раму, замикання поворотом затвора.
Матеріали та архітектура: традиційне компонування, алюмінієва ствольна коробка (upper/lower).
Ергономіка та модульність: телескопічний приклад, цівка з рейками Picatinny, перемикач вогню, затворна затримка.
Сумісність екосистеми: магазини стандарту STANAG, стандартна дульна різьба.

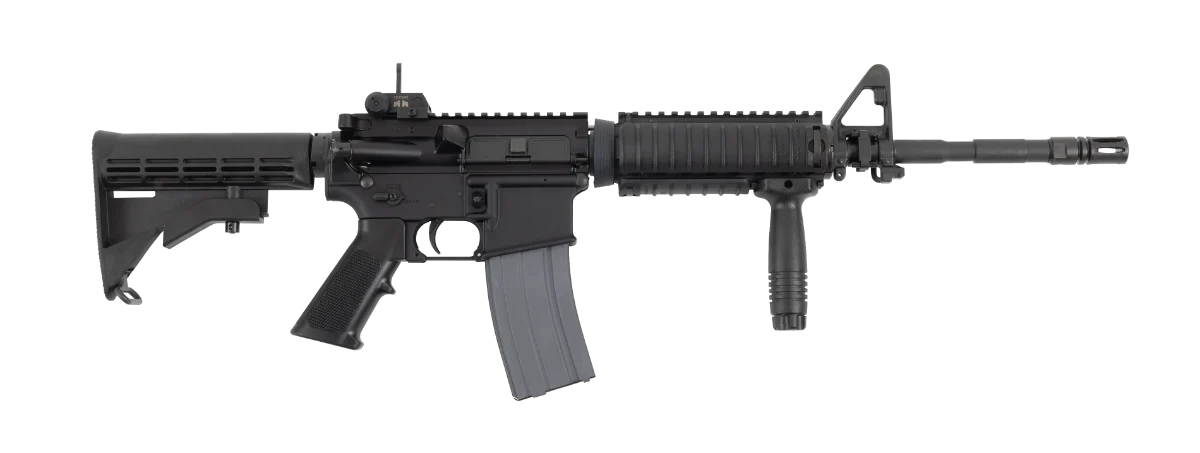

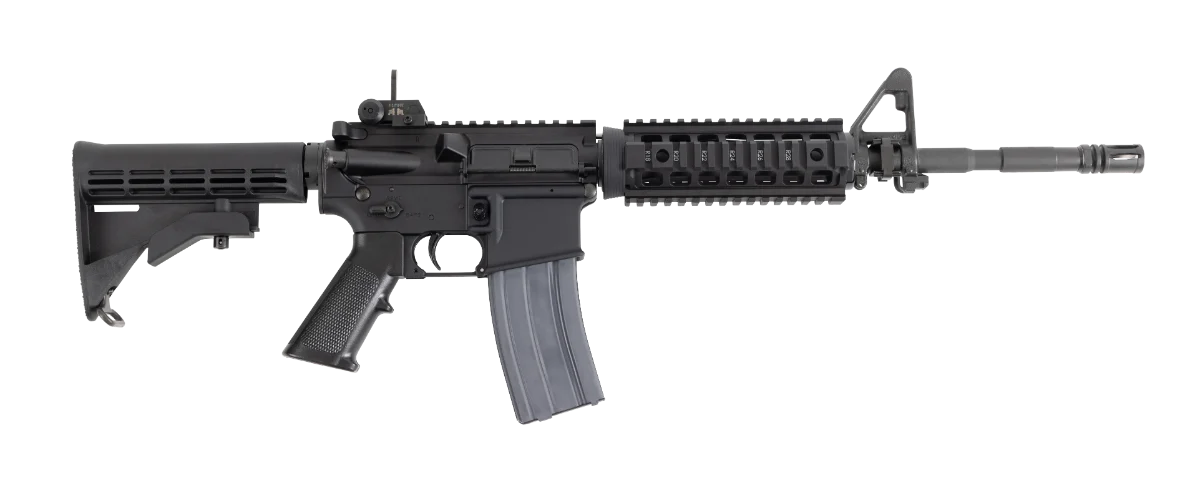

Створений компанією Colt на базі M16A2. Основні військові модифікації:
M4: базова версія з режимом відсічки по 3 постріли (BURST).
M4A1: варіант з режимом автоматичного вогню (AUTO).

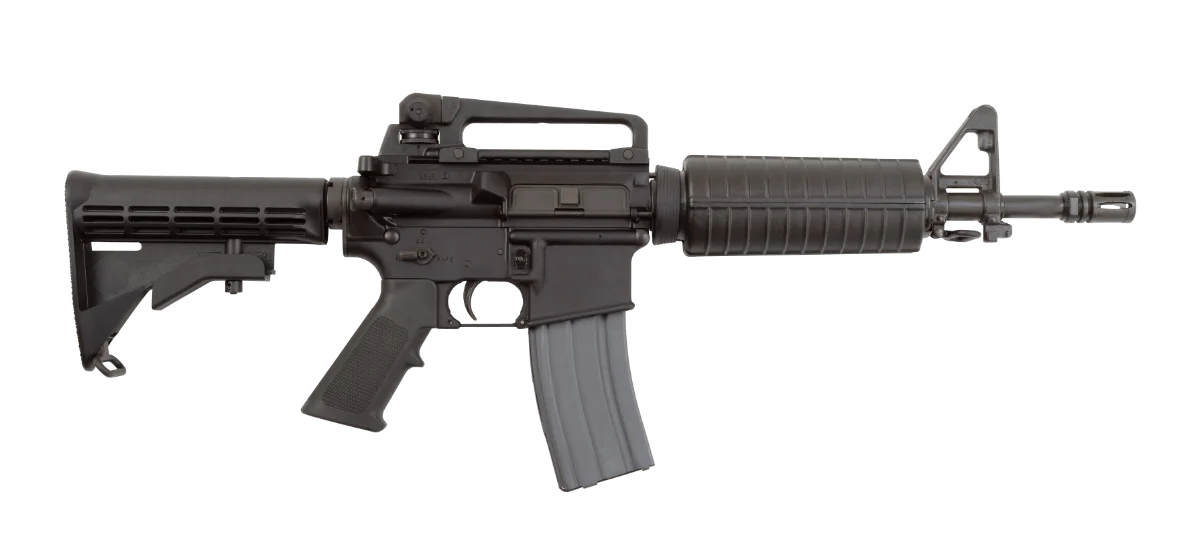

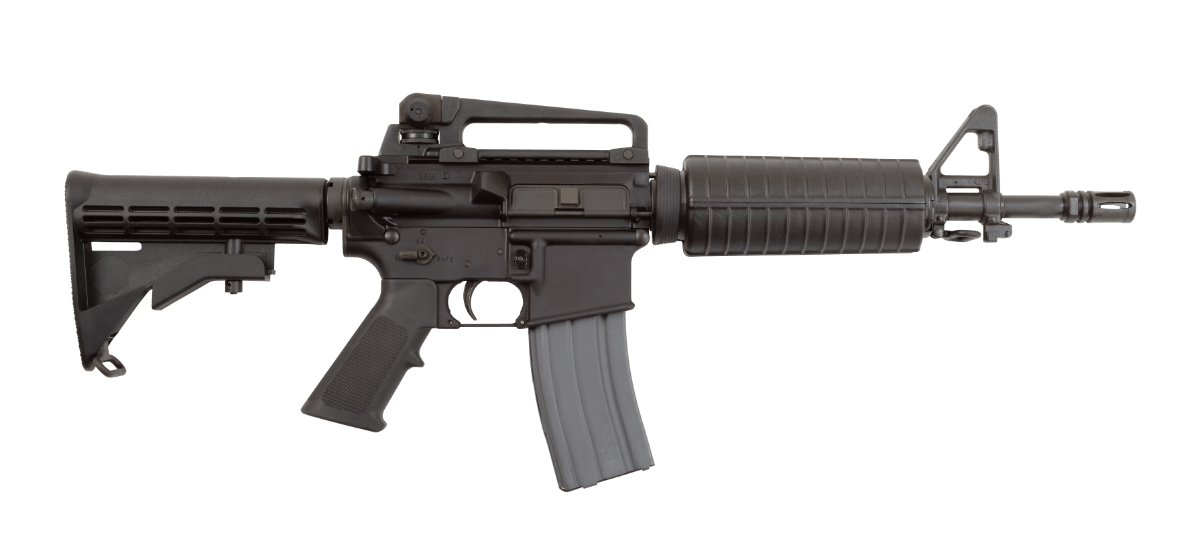

M4A1 CQBR: модифікація з укороченим стволом (10,3 дюйма) для ближнього бою.
Проте, існують версії, що марковані як “M4 Carbine”, але мають режим AUTO замість BURST, і вони поширені у Силах Оборони України. Це можуть бути експортні варіанти або такі, що проходили модернізацію.
Тактико-технічні характеристики
Принцип дії автоматикиБезпосередня дія порохових газів
Крок нарізів1:7 дюймів
Режими вогнюодиночний / автоматичний або чергами
Максимальна ефективна відстань (точкова ціль)500 м
Максимальна ефективна відстань (групова ціль)600 м
Максимальна відстань польоту кулі3600 м
Вага без магазина та ременя2.94 кг
Вага з ременем та завантаженим 30-патронним магазином3.4–3.91 кг
Довжина гвинтівки зі складеним прикладом75.56 см
Довжина гвинтівки з витягнутим прикладом83.82 см
Ємність магазина30 шт.
Початкова швидкість кулі905 м/с
Скорострільність700–970 постр/хв
Максимальна ефективна швидкість стрільби (напівавтомат)45 постр/хв
Максимальна ефективна швидкість стрільби (черга по 3)90 постр/хв
Максимальна ефективна швидкість стрільби (автомат)150–200 постр/хв
Пристрілка

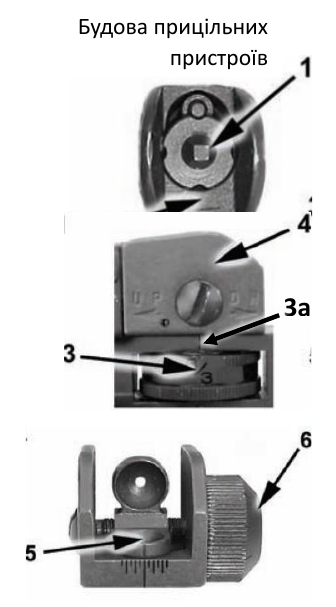

Приціл сarry handle

Carry handle
1. Встановіть установку прицілу на 300 м (далі — приціл «3»), для цього поверніть коліщатко установки дальності _(3)_ проти годинникової стрілки, щоб корпус цілика _(4)_ зрівнявся з ручкою для перенесення та позначка «6/3» була зіставлена з рискою _(3а)_ на лівому боці ручки для перенесення;
2. Розташуйте діоптричний цілик _(5)_ так, щоб цілик з меншим отвором був угорі, а цілик з більшим отвором (0–200м) унизу;

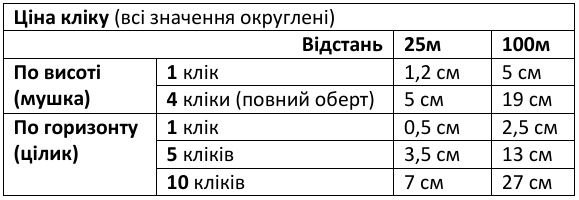

3. Корегуйте за потреби цілик для зміщення СТВ по горизонту коліщатком бокових поправок _(6)_ та мушку _(1)_ відповідно до позначок зі стрілками — (зміщення СТВ "UP" — угору та "R" — праворуч)
Carry handle
4. На відстані 25 м з установкою прицілу «3» точка влучання повинна збігатися з точкою прицілювання (так званий перший нуль);
5. На відстані 100 м середня точка влучання має знаходитися на 12 см вище точки прицілювання.
6. В армії США пристрілка перевіряється з тою самою установкою прицілу 3 на відстані 300 м, по грудній мішені, в різні дні для нівелювання впливу вітру.

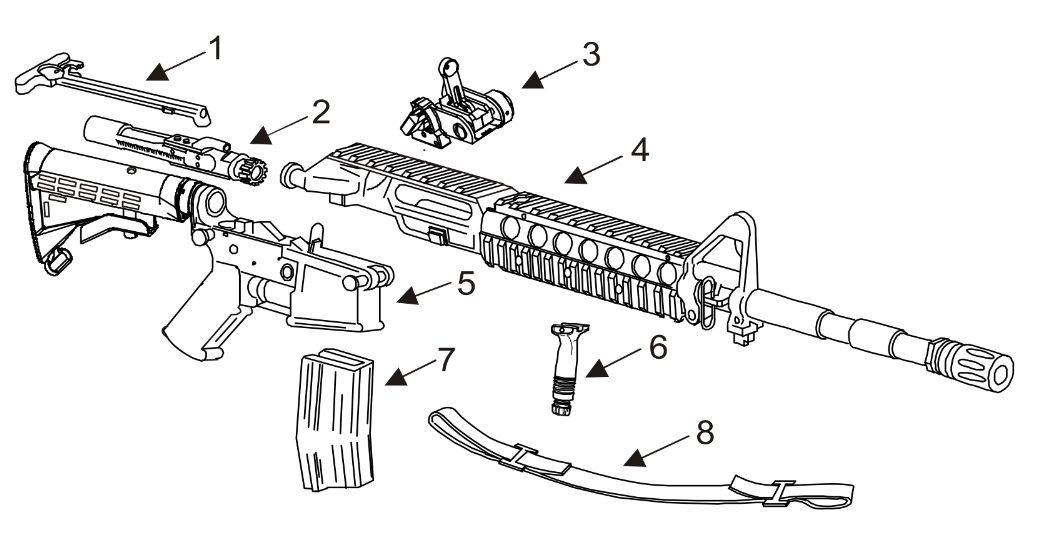

Частини та механізми
Документи та файли
Приціли М4: пристрілка та застосування
Таблиці перевищень 556х45 різні стволи.pdf
M16-M4 Manual.pdf
M16-M4 Series Rifle Marksmanship.pdf
Приціли М4: пристрілка та застосування v2.pdf
Точки змащування AR-15 (пам'ятка)
Статті

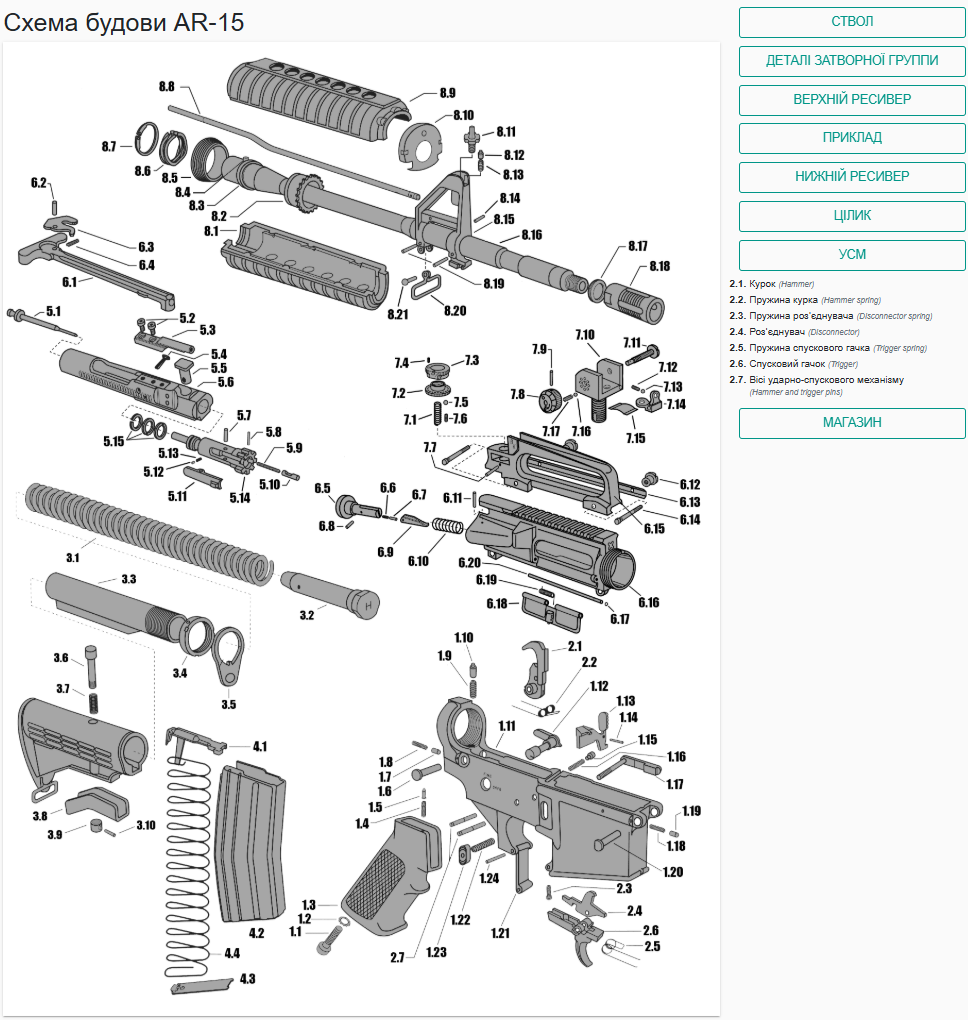

Схема будови AR-15
