Опис

M249 (FN Minimi) Легкий кулемет

(M249 Para, M249 PIP, M249 SPW, Mk 46 Mod 0)

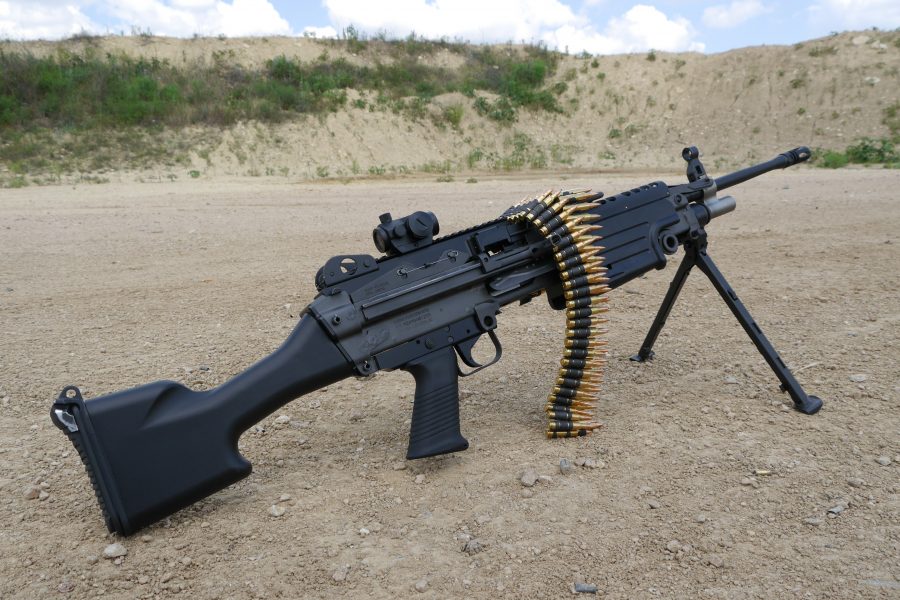

M249 SAW (Squad Automatic Weapon) / FN Minimi — це ручний кулемет калібру 5,56×45 мм NATO та 7,62×51 мм NATO, прийнятий на озброєння армії США у 1980-х роках як основна автоматична зброя відділення. Його розробка стала відповіддю на гостру потребу військових підрозділів у мобільному засобі вогневої підтримки, що здатен заповнити операційну прогалину між індивідуальними штурмовими гвинтівками та важчими єдиними кулеметами. Впровадження цієї системи дозволило значно підвищити щільність вогню на рівні піхотної секції, забезпечуючи стійке придушення цілей без втрати маневреності бійців.

Автоматика кулемета використовує класичний газовідвідний механізм із довгим ходом поршня, а запирання каналу ствола здійснюється поворотом затвора. Стрільба ведеться з відкритого затвора, що гарантує ефективне охолодження та виключає ризик самовільної детонації порохового заряду в перегрітому патроннику. Унікальна комбінована система живлення дозволяє подавати набої як із розсипної металевої стрічки, так і зі стандартних коробчатих магазинів типу STANAG. Конструкція доповнена швидкозмінним стволом із інтегрованим дульним гальмом-компенсатором, складаними трипозиційними сошками та універсальним інтерфейсом напрямних для монтажу сучасних оптичних і тепловізійних прицільних комплексів.

Зброя була спроектована бельгійською компанією FN Herstal (фр. Fabrique Nationale Herstal) у 1970-х роках під оригінальною назвою FN Minimi. Після серії масштабних випробувань та модернізацій під специфічні тактико-технічні вимоги американського оборонного відомства, модифікована версія комплексу пішла у масове виробництво на потужностях підрозділу FN Manufacturing у Південній Кароліні.

M249 Para — компактна десантна версія з укороченим стволом і розсувним металевим прикладом для використання в обмеженому просторі.
M249 PIP — модернізований варіант із покращеною ергономікою, фіксованим пластиковим прикладом, оптимізованим газовідвідним вузлом та теплозахисним кожухом ствола.
M249 SPW — полегшена конфігурація для сил спеціальних операцій із демонтованим приймачем магазинів і рейковою системою для аксесуарів.
Mk 46 Mod 0 — глибока модифікація для спецпідрозділів ВМС США, позбавлена можливості магазинового живлення та кріплень для встановлення на техніку.
Тактико-технічні характеристики
Принцип дії автоматикиВідведення порохових газів
Крок нарізів1:7 дюймів
Режими вогнюавтоматичний
Максимальна ефективна відстань (точкова ціль)600 м
Максимальна ефективна відстань (групова ціль)800 м
Максимальна відстань польоту кулі3600 м
Ємність магазина200 постр.
Початкова швидкість кулі922 м/с
Скорострільність650–950 постр/хв
Максимальна ефективна швидкість стрільби (автомат)200 постр/хв
Максимальна ефективна швидкість стрільби (тривала)100 постр/хв
Пристрілка

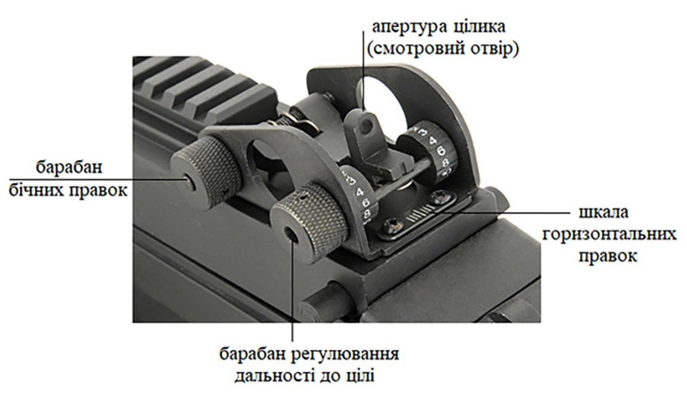

Механічні прицільні пристрої

Стандартна процедура пристрілки (доповнена)

Проводиться з прицілом 7, на відстані 10м
На першому етапі – одиночними (досягається заряджаням по одному патрону відкриванням кришки і вкладенням в лоток подачі), в подальшому – короткими чергами.
На відстані 10м, одиночними: габарит купності = 2 см
На відстані 100м, одиночними:
  • Перевищення траєкторії над лінією прицілювання з прицілом 3 ≈ 12см (згідно баліст. калькулятора)
  • Габарит купності 15 см, допустиме відхилення СТВ від КТ = 5см (за аналогією з ПКМ, за відсутності в офіційних настановах подібних норм)
На відстані 100м, чергами (для 10 пострілів):
  • Габарит купності 20см, в коло має уміститися не менше 7 влучань (за аналогією з ПКМ)
КОРИГУВАННЯ ПО ВЕРТИКАЛІ
Обертання апертури цілика: кожен поворот на 180 градусів дорівнює 0,5 см зміні СТП на відстані 10 метрів. Обертання за годинниковою стрілкою зміщує СТВ вниз, проти годинникової - вгору. Приціл можна повернути на дев'ять обертів на 180 градусів зверху вниз.
Обертання мушки проводиться тим самим чином, що й в системах АК.

КОРИГУВАННЯ ПО ГОРИЗОНТУ
На відстані 10 метрів обертання ручки бічних поправок зміщує СТВ на 0,5 сантиметра. Повертаючи ручку проти годинникової стрілки, СТВ зміщується правіше, за годинниковою – лівіше.

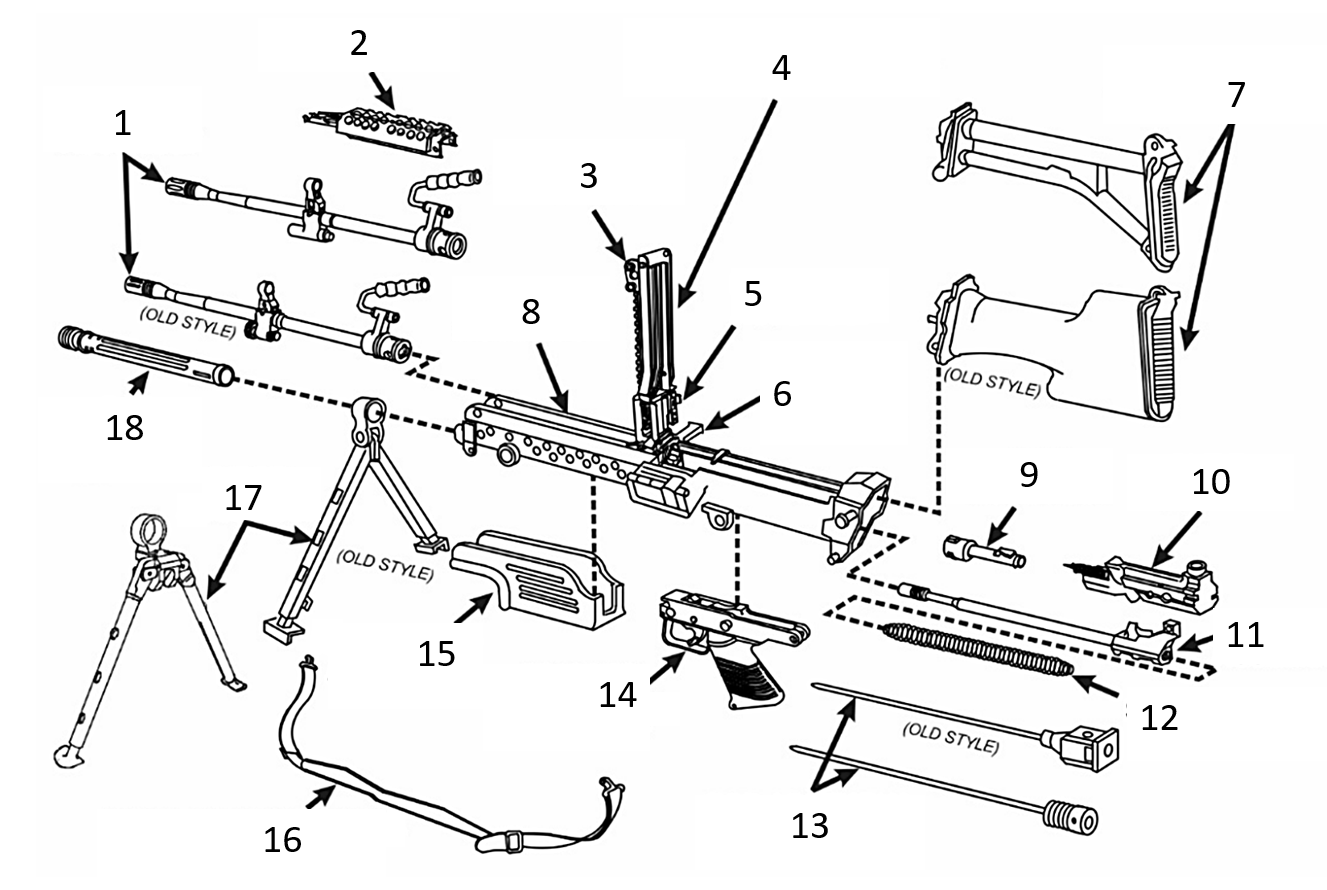

Частини та механізми
Документи та файли
M249 (FN Minimi).pdf
Ручний кулемет M249 Романов Р. 2023.pdf
Статті

Чому клинить кулемет та що робити, щоб цього не сталось

Практичний розбір нюансів експлуатації кулеметів на прикладі ПКМ та FN Minimi. Порівяння їх надійності, докладне пояснення критичної важливості регулярного обслуговування, змащування та технічних навичок стрільця для безвідмовної роботи систем.
